1、第六章、包装结构设计大家好1在众多的包装材料当中，纸与纸板作为包装材料不仅有着悠久的历史，而且占有相当大的比重。纸材料之所以有如此大的发展潜力，是因为它有着其他材料无法比拟的性能，可以满足各类商品的要求。例如便于废弃与再生的性能，印刷加工性能，遮光保护性能，以及良好的生产性能和复合加工性能。社会的发展，新产品的繁荣，对纸包装结构形态不断提出新的要求。大家好2第一节、纸包装分类一、纸盒类型二、纸箱类型三、纸袋类型四、纸罐类型五、纸杯类型大家好3材料的应用在纸材料中，常用的制做纸盒的板纸有白板纸、黄板纸和色板纸三种。在商品包装中，使用涂层白板纸为最多。大家好4在材料选用时，首先应当考虑包装物品的形
2、态，是多水分物品、湿性物品、液体物品还是固体物品，是高脂肪物品还是冷冻物品等。必须注意品质保护性、安全性、操作性、方便性、商品性和流通性事项。另外，还要考虑商品的用途、销售对象和方式、运输条件等等。大家好5纸盒结构设计要求大家好6方便性：纸容器结构设计必须便于生产，便于存贮，便于陈列展销，便于携带，便于使用和便于运输。大家好7保护性：保护性是纸结构设计的关键，根据不同产品的不同特点，设计应从内衬、排列、外形等结构分别考虑，特别是对于易破损和特殊外型产品。大家好8变化性：纸容器造型结构外型的更新、变化非常重要，它能给人以新颖感和美感，刺激消费者选购欲望。大家好9科学合理性：科学性和合理性是设计中

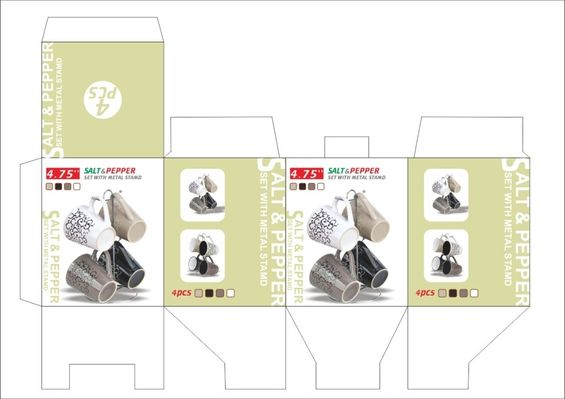

3、的基本原则。科学合理的纸容器，要求用料少而容量大，重量轻而抗力强，成本低而功能全。大家好10纸包装结构设计纸盒在纸盒包装中最常用的是折叠纸盒叠纸盒和固定纸盒固定纸盒两种。折叠纸盒的盒型通常可分为三大类：筒型，盘型和特殊型。按制做结构分又有插口或锁口式、粘贴式、组装式折叠盒等。固定纸盒有：套筒式纸盒、镶装纸盒、衬垫盖纸盒、异形纸盒、抽屉式纸盒、有肩纸盒、带铰接盖的纸盒、倾斜盒面纸盒、全天叩地式纸盒、盒中盒、特制品纸盒、有格子板纸盒、有内隔板纸盒等。大家好11折叠纸盒剖析A筒型结构盒：是指形态较高、侧面粘合、两端开口的折叠纸盒。大家好12筒型结构盒盛酒瓶用的筒型结构盒，侧面粘合，底端粘合，上端插接
4、式大家好13大家好14长方形食品盒，上端采用插入封顶，端采用插别封底，侧面粘合。大家好15大家好16完全封闭盒，四周全用粘接方法结合，盖部与底部也完全密封大家好17大家好18复合盒，底部、顶部和侧部都以粘贴方式进行封合状。大家好19大家好20折叠纸盒剖析B盘式结构盒：是指造型立面较低似盘型的结构盒。大家好21盒盖连接的插接式盘型盒，盒角采用锁合法。大家好22大家好23六角粘贴折叠盘型盒。大家好24大家好25四角粘贴盒，该盒中间有椭圆窗口具有展示作用，盖上有虚线，包装时全密封使用时沿虚线组装盒，该盒为二至三层侧壁结构，盖面上设有长方形虚线，以便取出食品之用。大家好2
5、8大家好29折叠纸盒剖析C特殊结构：是指不同于筒式与盘式结构盒的造型，它包括变形盒类和复合盒类、积集盒类，敞式易倒盒和振出口盒等。大家好30开窗盒，盖板双层重合密封，在天板上设一窗口，作展示商品及取出孔使用。大家好31大家好32陈列盒或称陈列与包装兼用盒，图中盒是由内盒与外盒组成，平时可做中舟盒使用，销售时将外盒折成斜坡形状，将内盒取出做陈列用。大家好33大家好34手提盒种类也很多，尤其是食品类包装中更多，它有便于携带等优点。提手有与盒体一体的和后安装两种。大家好35大家好36液体盒，一般由内袋，密封纸盒组成大家好37大家好38积集盒，是指把规格品种不同但用途相关的数件产品搭配在一起的条件配套
6、包装。大家好39大家好40敞式易倒盒，是一种开封方法简便和易倾倒的自装盒。大家好41大家好42振出口盒，是一种盛装粉末状、粒状十分方便的包装盒。大家好43大家好44纸箱纸箱主要归属于储运包装，其应用范围很广，几乎包括所有的日用消费晶。例如水果蔬菜、食品饮料、玻璃陶瓷、家用电器以及自行车、家具等。随着社会消费的发展，越来越多的商品利用它作为销售包装，这使纸箱的使用范围更广泛了。大家好45纸箱设计对于标准化的要求是严格的，因为它直接影响到货场上的整齐码放、货架上容积的有效利用，以及集装箱的合理运输。同时还要充分考虑到在运输过程中的保护功能，例如封口开裂、鼓腰、结合部位破损等问题，都与纸箱结构的设计
7、有关。大家好46纸箱结构要素大家好47A、箱体造型箱体尺寸主要指长、宽、高的比例，三者之间的比例关系直接影响到纸箱的抗压强度。同样材料如果纸箱的长宽不变，高度越高，抗压强度越低；而高度不变，周长不变，那么长与宽的比例越大，抗压强度越低。大家好48B、内部结构纸箱为了形成整体良好的保护功能，在箱体内需要增加各种附件，如衬板、隔板、环套、防潮纸等。采用不同的附件，可改变纸箱的抗压强度、防潮性能、防震性能等各种保护功能。特别对于易碎产品和结构造型比较复杂的产品，设计好内部结构是非常重要的，可以采用定位、隔离、架空等方法，保护产品在运输销售过程中不受损坏。大家好49C、结合部位和封口纸箱的结合部位和封
8、口是储运受压后容易破裂的部位，除了采用一定的工艺和材料外，在结构设计上也应当加以重视，不同的结构造型、不同的结合部位、不同的封口方式都可以提高结合部位的强度。大家好50纸箱中通用的结构类型大家好51开槽纸箱，又称对口盖箱，是纸箱中常用的最普通的造型结构。它使用于数百种产品，食品尤其多用。当然使用时若需特殊结构保护的话，还可以在设计的基础上进行更改。大家好52大家好53半开槽纸箱，典型的用途是组合运输容器和货架包装及水果、蔬菜等，结构造型有天叩地式和图中所示的浅箱结构。大家好54大家好55裹包式纸箱坯，包装罐头产品，产品很紧密，以防产品损坏，而且纸板用量最少。大家好56大家好57纸袋纸袋是生活中
9、常用的包装容器之一，例如商品包装用的手提袋，工业用品中的多层袋等。在传统的基础上，现在的纸袋在性能上、用途上都大有改进。如将纸与铝箔、塑料或其它材料组合使用，就大大的提高了纸袋的使用性能，拓宽使用范围。大家好58纸袋是由纸筒将其一端或两端封闭而成，设有开口，便于盛装产品的一种软性容器。大家好59纸袋的通用袋型大家好60缝合开口袋，袋底缝合袋口张开充填物品后，缝合或用粘合结扎或U形钉钉合等方法。此袋型可包装颗粒状产品。大家好61大家好62缝合阀式袋，袋底和袋顶预先缝合，袋顶角部设阀门，填充和倒出都通过阀门，通包装小颗粒的产品。大家好63大家好64粘合开口袋，袋底采用折叠和粘合方法，充填方式与缝合
10、开口袋同样。大家好65大家好66粘合阀式袋，袋底和袋顶采用粘合封闭，阀门进行充填，充填后形成“长方体”结构。大家好67大家好68扁底开口袋，底端的每层材料逐层粘合充填后将袋顶折叠后用粘合剂封闭。大家好69大家好70手提袋，在现实生活中使用量越来越大，尤其是市场竞争日益激化，利用手提袋作为广告宣传等，形式丰富多样。大家好71大家好72纸盒结构经典盒形大家好73类体纸盒这是一种有多种形式的有孔纸盒。通过一系列半复合的折叠，使样板呈类似于球体的圆形。这适用于新颖的产品，多面的形状为印上有趣的图案提供很大空间。大家好74大家好75大家好76推入式封口的角锥体纸盒这种角锥体纸盒与后面的一个例子很相似，但
11、使用了另一种封口方式。它不用简单的盖子，而是在各部分周边都没有比和结构。通过一次按顶部折痕向下推压，使其呈螺旋形向内。大家好77大家好78大家好79角锥体纸盒锥形的侧边和粘合的折叠盖口使整个纸盒呈角锥形，中间的衬盖可根据产品要求去掉。设计师也可通过改变册侧面部分的数量来选择增加或减少纸盒的面，从而定下底座的形状。大家好80大家好81大家好82铅笔形纸盒这一新颖形状的包装可用来展示铅笔。这种有两部分组成的设计适合推销或广告展示，而不适用于大批量生产。里面的六角形插入物可以牢固包装，也可以有效地托住产品。这表明针对具体产品的设计对新颖的销售包装很有好处。大家好83大家好84大家好85鞭炮形纸盒将主
12、要的折盖用胶水黏合，一些巧妙的折叠使纸盒呈鞭炮状，中间是存储部分。这样的设计适合新颖高档的糖果包装，若加上其他材料的运用，可使内部产品的特征更加明显。大家好86大家好87大家好88大家好89包底手提盒这种表面轮廓呈锥形的手提型纸盒通过推压侧面很容易制成并竖立起来，同时也形成了压合封闭的底座。通过挤压纸盒上方的面来完成入口的制作，用力推压顶部的缝隙可以打开纸盒。镂空展示格是为符合纸盒正面轮廓特地划开的。大家好90大家好91大家好92三角内侧手提盒这种有防震底座的纸袋适用于促销及包装床上用品和服装等。纸袋的强度要求取决于产品，卡纸的厚度决定纸袋的强度。这既可以作为一级包装，Bsport体育入口也可以作为二级包装，所使
13、用的材料在很大程度上会影响产品的外观品质，也反映了提供这种纸袋的零售店档次。大家好93大家好94缓冲顶手提盒这种具有防震底、缓冲顶和折盖封口的纸盒，是为礼品和高档商品的包装而设计的。绳索的使用不仅为纸盒提供了手提柄，也使这一漂亮的坚固的手提袋得以完整。优质材料的使用加上美观的装饰细节，是这种精美的纸盒不仅适合用于运送，也为内部展示的产品增加了外观价值。大家好95大家好96大家好97荷叶边环形纸盒这是一种从古老日本折纸艺术中发源而来的创新纸盒。图例呈八角形，通过一系列复杂的折叠和褶皱制成圆盒心态，并在顶部形成引人注目荷叶边封口。褶皱的复杂性对生产中的时间、技术有很高的要求。将一张纸做成这样的纸盒
14、是一个杰出的纸张设计制作过程。大家好98大家好99大家好100大家好101星形纸盒这种具有星形开口的极富创意的纸盒适合作食品、糖果或高档精美商品的装饰性包装；也适用于包装昂贵的限量发行品和促销商品。使用不同色彩质地的卡纸能增加纸盒的多样变化性。大家好102大家好103大家好104大家好105十二面体纸盒这种纸盒的特点在于有六角形的盖子和底座，通过黏合每一片凸舌使盒子竖立。纸盒的12个面向内折，形成晶体形状，打开六角形盒盖即可取出商品。这一设计非常适用于像优质糖果和礼品等高档商品的包装。大家好106大家好107大家好108凸缘托盘和曲面顶盖这种纸盒由一个曲面、双层内壁的盒盖和一个有凸缘的底座组成
15、，形成倾斜的边缘，给包装带来高贵与别致感。凸缘底座使这一纸盒与其他纸盒分开，在货架上开辟自己独有的空间，也可以被按住为打开盒盖提供便利。这也许是对人们的特殊需要，而对产品包装作出的特别考虑。大家好109大家好110多面锥形纸盒这是一种有防震底座，表面有折痕的纸盒，可以做成三种不同的形状。第一种是将两侧向内折，并有倾斜的顶盖。第二种是平顶，但在两侧各有可被折下的“耳朵”。第三种是原始设计，平顶加原有的锥形三角侧面。大家好111大家好112大家好113大家好114大家好115嵌入式内折顶盖的立方体纸盒这种简单的纸盒利用立方体设计、防震底座和内折的盒盖，很好地向设计师展示了如何运用创新封口来美化基本
16、的纸盒造型。大家好116大家好117大家好118防水锥形容器这种杯状容器顶大底小，四面呈锥形渐缩，里面衬有防水层，是脱水食品的理想包装。这种设计允许水的注入使产品作为速食使用，折叠的设计防止漏水，并需要使用多层材料来保证防水的性能。大家好119大家好120金块状纸盒这种方锥形纸盒底部黏合，盒盖内折。每一边都可以用来显示里面的产品。大家好121大家好122大家好123有角度面、折盖的托盘这种托盘运用锥形空心面体现厚度感与坚固感，适用于糖果和礼品的包装。边角上的特别扣锁互相夹住来支撑结构。大家好124大家好125大家好126拱顶纸盒这是一个标准的四面体纸盒如何通过使用弯曲、半圆筒形的顶盖而产生引人
17、注目外观的示例。顶盖“A”不仅增强盖子的强度，还能对产品起保护作用。顶盖与面之间的封口不是非常紧，所以这种纸盒不适用于对保护要求高的产品。它可以用于比如装饰性食品的携带，可掀起的盖子为产品提供另外的空间。大家好127大家好128大家好129斜盖锥面这项简单设计是一个有着锥形面和狭小底部的基本容器造型。通过纸盒顶部的倾斜盒盖可以取出产品，这个例子显示出手柄作为选用件如何融入设计来美化包装。大家好130大家好131多曲线纸盒多曲线纸盒这一折盖纸盒很好地利用了曲线表面,展示了一个美观直立的容器.曲线轮廓有视觉上的感染力,是织物、礼品或糖果的理想包装.在制作过程中需要用胶,但很容易展平,须通过压按四面
18、使容器竖立.大家好132大家好133大家好134枕形枕形对纸盒采用轮廓造型会产生有趣的形状,这些形状不但视觉冲击力强,还能配合欧化孔或拉条的使用.这种纸盒尤其适用于柔软商品的存放,如衣物,或多量小件商品,如糖果、拼图玩具之类;它容易竖立成型,也可展平存放.大家好135大家好136大家好137大家好138 有支脚锥形纸盒有支脚锥形纸盒这种新颖的容器是用于展示产品的,它由两部分组成.容器呈四面体锥形,有支脚,透明的纤维板展示盖呈金字塔形,可美观地展现其中的产品.盖子上切有一个窗孔,与底座的一边相连.大家好139大家好140大家好141 苜蓿叶式封口纸盒苜蓿叶式封口纸盒纸盒的圆片顶封口划有狭缝,底部
19、防震.有V形槽口的圆片相互交叉于狭缝,形成这一“苜蓿叶”设计.这项设计适用于礼品包装,因为它开启的过程十分有趣.可以改变交叉部分的形状,从而在闭合时提供许多不同的造型.大家好142大家好143大家好144折盖六角体折盖六角体这种六面体纸盒盒盖反折,形成方形开口.可用于在盒盖开启时有具体保存要求的产品.折痕可以更柔些来降低边的棱角感.大家好145大家好146大家好147 六角形折盖纸盒六角形折盖纸盒这是一种六面体容器,有黏合的防震底和用衬角支撑的下按式底盖.顶盖平直的折线上有切口,从顶部的孔中可以取出商品.这可以用来展示大批量较长的物体,如钢笔、铅笔甚至瓶子.六个相同的面为图案的应用带来很好的机
20、会.大家好148大家好149大家好150两盒相互连接的纸盒两盒相互连接的纸盒这种有两个小盒的纸盒是用一张纸制成的,不使用任何黏合剂,用于存放易碎品,如玻璃摆设等.复杂的折线与狭缝,可将另一个相同的纸盒与原来的连接,形成一个四盒纸盒.这样的设计与其他的多盒设计相比减少了机器加工和切割的成本.可调节的切口外形决定了所装入产品的形状.大家好151大家好152 灯泡盒灯泡盒这是一个单件纸盒,为易碎品提供安全的存储.圆形中的部分切除处向内折叠用于支撑里面的灯泡.这是一个优秀设计的例子,其特点在于防止其他物体的插入,这一原理可用于易碎品、圆形商品和药品.卡纸、瓦楞纸板或醋酸纤维板都可用于这种纸盒的制作,但
21、材料的选用取决于产品的重量以及材料本身对外界环境的抵抗力.大家好153大家好154大家好155 糖果彩蛋盒糖果彩蛋盒这是一款非常受欢迎的放复活节彩蛋的纸盒.尽管在设计上和大小上的变化很多,但这一基础设计原理始终保持相对不变.用一张纸制成,纸盒的背面略大于正面.正面盒盖向内折叠,由剑形扣固定到位;顶盖侧面的凸舌向内折用于加固.正面切割而成的孔与纸盒背面内壁稳固地支撑产品,当开启时,剑形封口的使用为消费者带来安全感.展示窗口可以是任何形状或大小,但设计师必须认识到窗口越大,结构越不牢固.大家好156大家好157大家好158 有框架的托盘有框架的托盘 这是有镂空框架的长方形纸盒,使消费者可以看见并触
22、摸其中的产品,近来应用于化妆品、瓶子和体育用品的包装.设计师应考虑产品暴露的效果,比方说,如果产品对触摸、挤压或直接受光敏感,那么就不适合这种包装.这种包装能使人们的注意力直接集中到产品上来.大家好159大家好160大家好161 环形卷状产品盒环形卷状产品盒这种四边封闭的单面黏合纸盒是由一张卡纸制成的,用于卷筒状产品的包装.将中间环形部分切下的口盖向里推,用来支撑卷筒产品,防止其滚出.这一设计在销售中能为卷筒状产品提供理想的平面图案印刷空间.大家好162大家好163大家好164 CD包包 这是一个设计精巧的CD存储套,打开后,用户可方便、有序的取出CD,沿折痕刻线折叠的部分托住CD,纸盒的连接
23、处能将CD推出包装.这一设计也可用于其他需立体感包装的平面产品.大家好165大家好166大家好167 钱包套钱包套这种放置平面易碎产品的简单纸盒原本是用于存放CD的,但是这一设计原理可用来包装一系列不同的产品.产品插在切开的条状狭缝中,由剩下的折叠部分保护.这种具有吸引力的纸套不仅可以安放产品,也可按需要提供足够空间印刷图案.所选用的材料决定包装的保护性能,比如说,瓦楞纸可为易碎玻璃品提供特别的保护.大家好168大家好169 展示盒展示盒打开长方平底盒的盒盖,即可看见盒里凹处展现的产品.在一张纸上进行切割,这种托盘为其中的产品提供特有的存储空间.内部的口盖不仅保护产品,也形成框架增强结构的坚固
24、性.这种设计只需对纸板的一面进行印刷.大家好170大家好171大家好172靠自身支撑的纸盒靠自身支撑的纸盒 这种设计不需要任何黏合剂,靠产品本身重量来一同支撑结构.在同一张卡纸上切成的条形用来放置产品,同时也允许消费者触摸产品.原本这一设计是用来放置肥皂的,这种包装也允许消费者闻到产品-在为具体产品设计包装时,这些必须考虑在内.大家好173大家好174大家好175 一压而成的展示型纸盒一压而成的展示型纸盒 这是一种有新颖外观的促销展示盒.纸盒内部用橡皮筋连接,因此不需要通过挤压侧面来装配、竖立,橡皮筋的弹力拉动两端使纸盒竖立.通过图形和另外小设计的运用,可以使纸盒看起来模拟自然形态等.大家好1
25、76大家好177大家好178 “儿童儿童”盒盖存储盒盒盖存储盒这是为孩子们设计的瓦楞纸板存储容器.这个例子很好的说明了如何运用图形印刷和卡纸附件来美化简单的设计.这个储物盒由两部分组成,在大小尺寸上可根据需要改变.大家好179大家好180大家好181 多格托盘多格托盘这是一种用于展示一组或一系列产品的托盘纸盒.所切割空间的形状可根据产品的要求而改变.这种设计有效地展示了一个系列的产品,同时也提供了销售地点信息.这种多格纸盒的制造不需要用胶.大家好182大家好183大家好184 楔形加盖纸盒楔形加盖纸盒 这一双弓形纸盒由一个弯曲锥形面和两个垂直平面组成.简单的盒盖封口通过卡住盒身的狭缝固定,并嵌
26、入圆弧形一边.这种形状适合包装切片出售的消费品,如蛋糕或奶酪.大家好185大家好186大家好187 八角形纸盒八角形纸盒这是一个多处胶合的、用于卫生存放食品的容器.八角形状使纸盒有效地存放圆形商品.这种纸盒的一种应用是将特殊设计的散热垫放入容器,在微波炉中,使热量均匀地散热到食物上,然后将食物取出放在容器顶部.用这种方法烹调,散热垫和放在高处的动作意味着食物已被高效加热.这是设计辅助产品使用或准备的很好例子.大家好188大家好189大家好190 拉条纸盒拉条纸盒 纸盒上拉条的普遍应用是为防止胡乱摆弄,因为撕开纸条的开启方式是一次性的.为保证拉条的使用,所有的盖口必须黏合或封闭,以免通过其他途径
27、取出产品.拉条设计可应用于许多不同种类的纸盒大家好191大家好192大家好193开放式端口托盘开放式端口托盘这是一个简洁的托盘设计,用于展示架上承放一组产品.尾部和两边可以做得稍大些,等于或超过产品的高度,印上销售点图形.黏合的盖口和折线使托盘易于折叠与压平.大家好194大家好195大家好196 三面的展示托盘三面的展示托盘 这种基本造型的纸盒为外观不好看的食品销售提供辅助.它为收缩包装的产品提供部分保护,但更重要的是,它以图形的形式为消费者提供视觉屏障.这也是最小限度耗费材料的做法.大家好197大家好198大家好199凸缘锥形托凸缘锥形托这种有网状边角、突出边缘的胶合食品托盘通常用于外卖食品
28、市场.突出的边缘用来端住热的食物,避免烫手.锥形面避免食物存积于角落也易于进食.对于这种纸盒来说,特殊材料的使用是必要的,当盛满热的液体时,特殊材料可以防水也可以加固纸盒强度.锥形面纸盒在运输和存储中可以节省空间,因为它们可以叠起,这点在某些应用中是重要的考虑因素.大家好200大家好201大家好202锁角托锁角托这是一种通用的四面托盘,由机器将其竖立,四角分别扣住.在制作中不需要上胶,但在角上使用凸舌和狭缝来形成面.用一只托盘作底座,再用一只稍大些的托盘作盒盖,就能将这种托盘制成容器.大家好203大家好204大家好205内折内折/外折四外折四 角角 托托这是一种简单、易直立的纸盒,用于存放将要
29、被收缩包装的商品.盒面在产品去除收缩薄膜后充当牢固的屏障.当托盘的被向外推时,托盘依然坚固,因为它的边是有内折设计的-要达到这种效果可以有很多不同做法.托盘的折痕使它可以被压平和叠起;只要将四面拉起,托盘会自己竖立.大家好206大家好207大家好208单件四角上胶盒盖单件四角上胶盒盖 和和 底盘底盘这是有内折内壁的纸盒,一面与盒盖相连.它的简单造型显示了另一种折叠/封口的样式.当纸盒被完全打开,便形成了一个有边展开的托盘.作为闭合的纸盒,它快速且有效的容器结构使它使用于快餐业-对于这种特殊应用,需采用防油、防潮的卡纸.大家好209大家好210大家好211 被隔开的托盘被隔开的托盘 这种实用的纸盒可安全地盛放两个以上的瓶子,或类似的直立物品,它的平整表面也为销售点的图案或促销提供实用场所.纸盒的高度取决于所放产品的高度和排列,另外,产品上的印刷图案不能被纸盒遮住.纸盒中间的横栏有效的隔开产品,防止它们相互碰撞,同时也为纸盒起到支撑加固的作用.大家好212大家好213大家好214结束大家好215
